压力容器焊接结构设计有哪些基本原则？

1．尽量采用对接接头：易于保证焊接质量，所有的纵向及环向焊接接头、凸形封头上的拼接焊接接头，必须采用对接接头外，其它位置的焊接结构也应尽量采用对接接头。

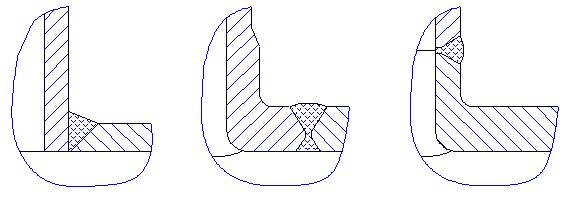

举例：角焊缝，改用对接焊缝［图1（a）改为（b）和（c）]。

减小了力集中，方便了无损检测，有利于保证接头的内部质量。

图1容器接管的角接和对接

2．尽量采用全熔透的结构，不允许产生未熔透缺陷：

未熔透：指基体金属和焊缝金属局部未完全熔合而留下空隙的现象。未熔透导致脆性破坏的起裂点，在交变载荷作用下，它也可能诱发疲劳破坏。

改进：选择合适的坡口形式，如双面焊；当容器直径较小，且无法从容器内部清根时，应选用单面焊双面成型的对接接头，如用氩弧焊打底，或采用带垫板的坡口等。

3.尽量减少焊缝处的应力集中：

接头常常是脆性破坏和疲劳破坏的起源处，因此，在设计

焊接结构时必须尽量减少应力集中。

措施：尽可能采用等厚度焊接，对于不等厚钢板的对接，应将较厚板按一定斜度削薄过渡，然后再进行焊接，以避免形状突变，减缓应力集中程度。一般当薄板厚度δ2不大于10mm，两板厚度差超过3mm；或当薄板厚度δ2大于10mm，两板厚度差超过薄板的30%，或超过5mm时，均需按图2的要求削薄厚板边缘。
